Descomissionamento da UTE IGARAPE

Obra realizada em parceria com a SG Metais.

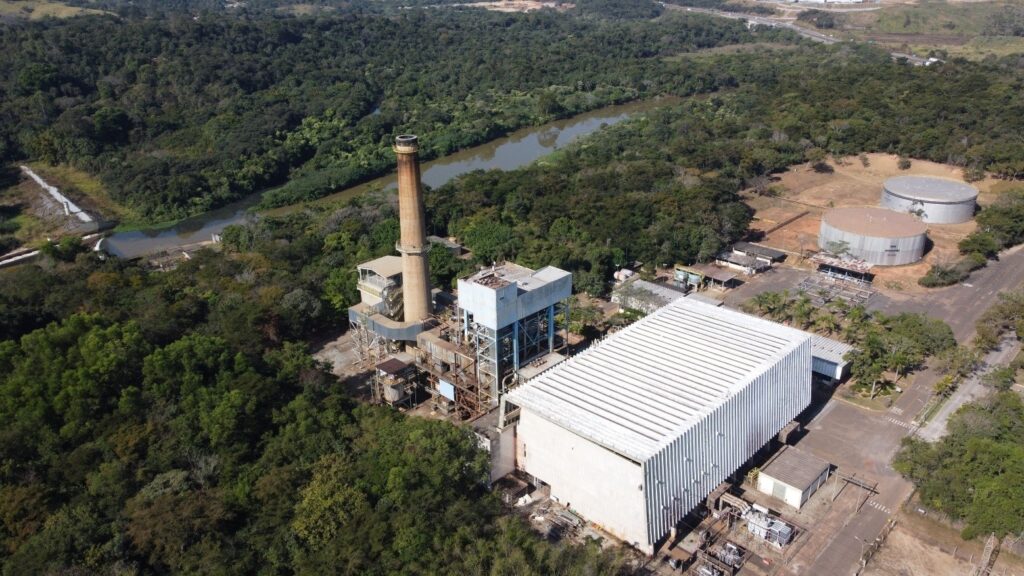

A Usina Termelétrica de Igarapé da Companhia Energética de Minas Gerais (CEMIG), está localizada no município brasileiro de Juatuba, na Região Metropolitana de Belo Horizonte, em Minas Gerais, A capacidade de exportação de energia é de 131.000 kW, com transformador principal de elevação, substituído por novo Toshiba fabricado em 2.016 de 165 MW-13,8/138 KV.

A termelétrica de Igarapé, foi projetada para assegurar maior confiabilidade ao sistema energético da companhia nos períodos hidrológicos desfavoráveis.

Listagem de alguns dos equipamentos do sistema:

• Caldeira Aquatubular (reformada recentemente), SES TLMACE, Slovenske Enerqtické Stronjarne n.p, PMTA 13,53 Mpa (1Mpa = 10,197 Kgf/cm²), teste hidrostático 16,67 Mpa, temp. vapor 540ºC, capacidade prod. vapor 410.000 Kg/h (elevada para 450.000Kg/h), área superfície geradora de vapor 10.241 m², 9 queimadores de óleo, Categoria A, Tambor da caldeira: (19,5 m³; 1700mm; 85mm; 163 kgf/cm²; 170 kgf/cm²; 10,5 m³). Estão incluídos todos os equipamentos eletromecânicos, estruturas, escadas, refratários, etc.

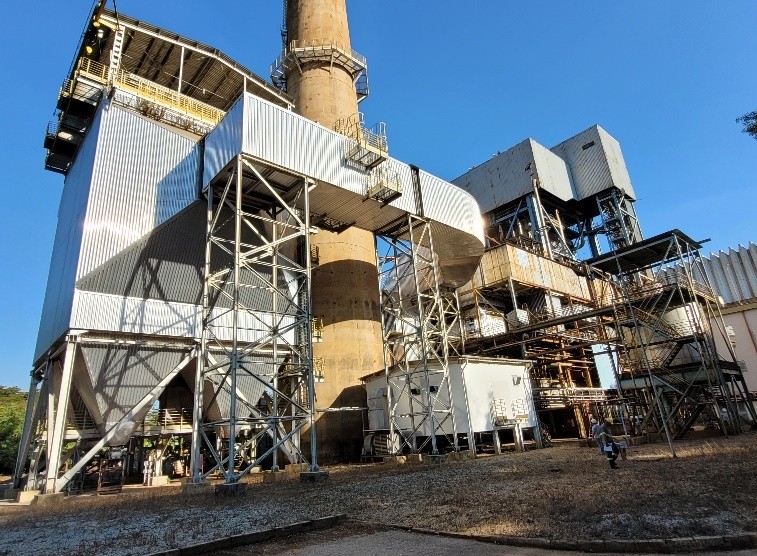

• Precipitador Eletrostático ENGIE SC, com projeto e instalação da FLSmith, instalado em 2016, com pouquíssimo uso, operando com equipamentos elétricos da SIEMENS, Campo elétrico 1 x TR 110kV x 1700 mA; 2 campos (Fields); área total das placas coletoras 8.528m², quantidade total de eletrodos 640, espaçados de 400 mm, com 32 passagens de gás, placas coletoras H = 13,50 m x C = 4,95 m, dimensões totais da câmara: L = 12.800mm x C = 9.870 mm; 2 x exautores 550 CV (projeto do arranjo geral e demais dados acessíveis no site).

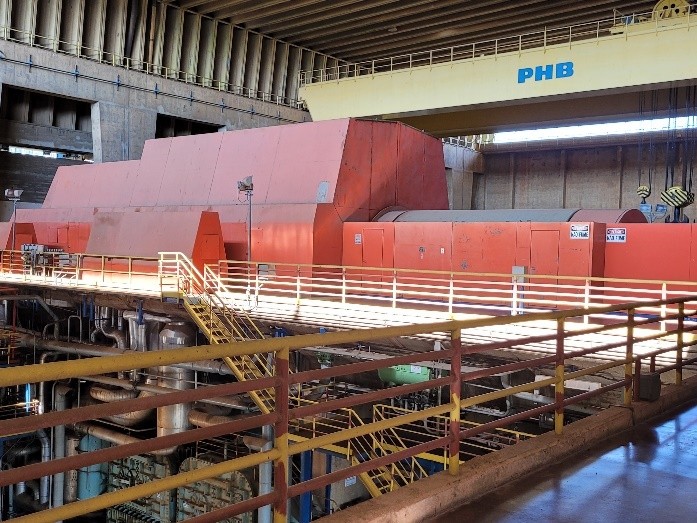

• Gerador principal; SKODA, 156,25 MVA; 13,8 KV; 3600 rpm, estator 115.200 kg, rotor 26.300 kg.

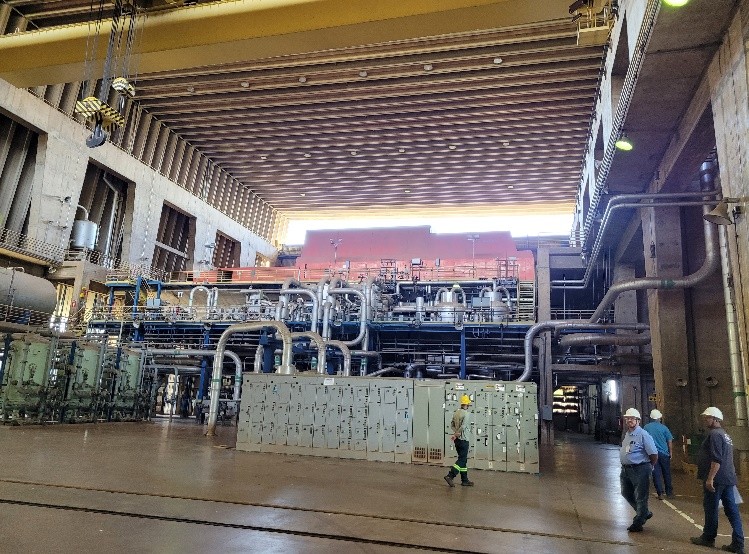

• Conjunto de Turbinas; 131 MW; 3600 rpm; 27; 1800-2600 rpm.
• Turbina baixa pressão; 0,06 kgf/cm² abs
• Turbina média pressão; 30 kgf/cm²; 538 °C.
• Turbina alta pressão; 132 kgf/cm²; 538 °c; 32 kgf/cm².

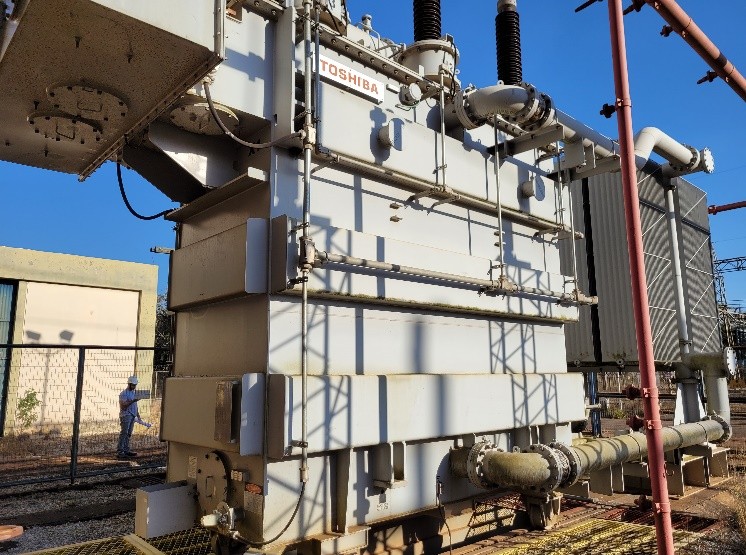

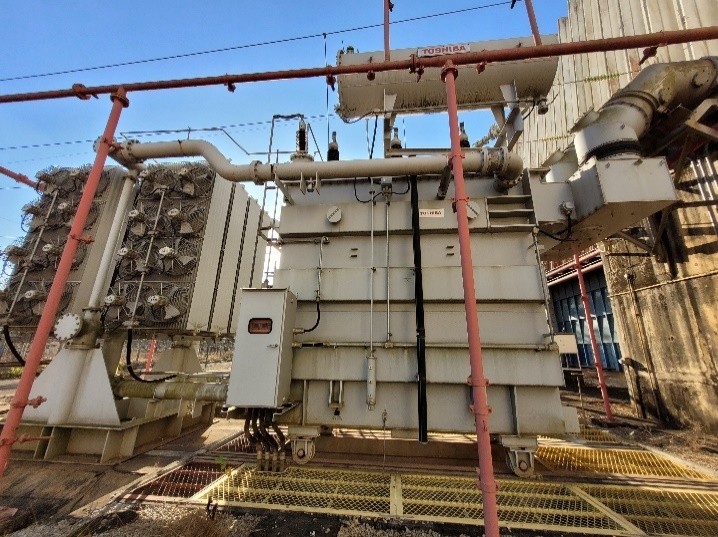

• Transformador Principal Elevador fabricado em 2016, Toshiba; 156 MV; 13,8KV/138KV.

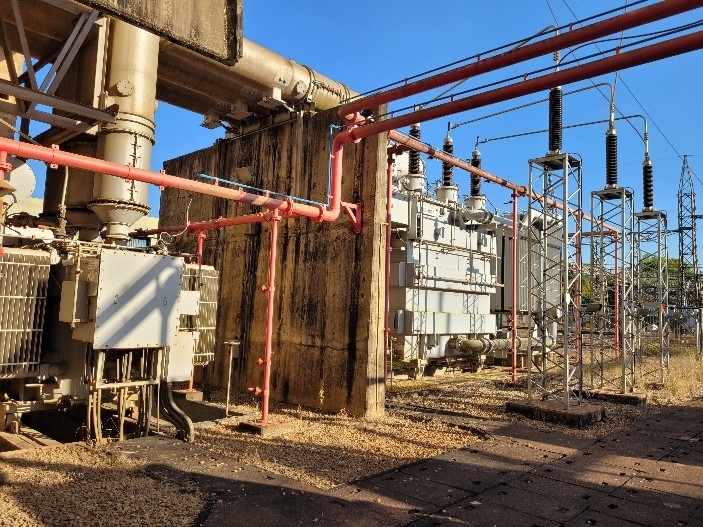

• 2 Transformadores Rebaixadores 15 MVA, 138/4,16 KV.
• 1 Transformador Rebaixador 13 MVA, 138/4,16 KV.
• Captação de água – 2 x Bombas KSB; 600 KW; 4,16 KV; 10.400 m³/h, H: 13,2 m; n: 590 1/min.

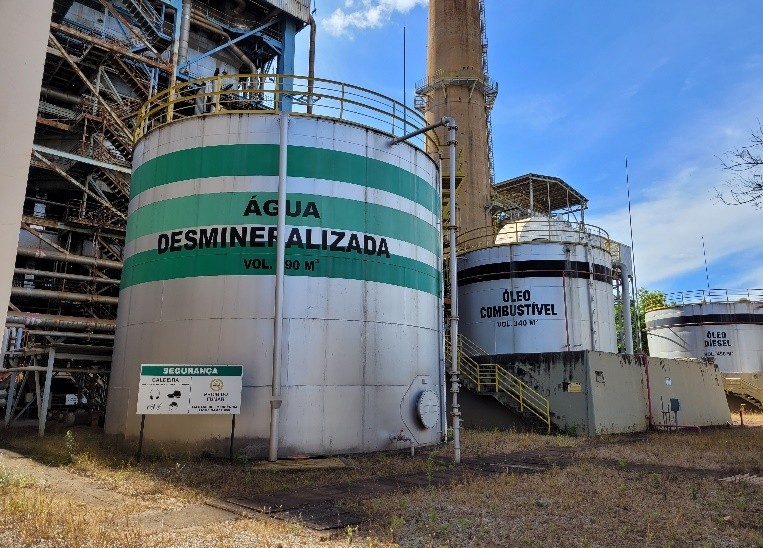

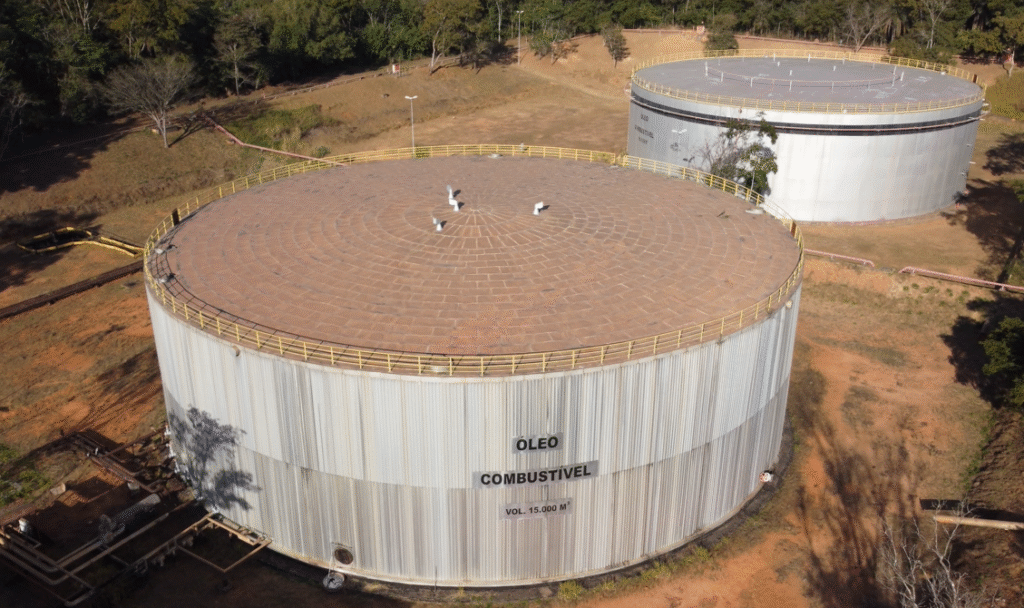

• 2 x Tanques de óleo 2 de 15.000 m³ cada.

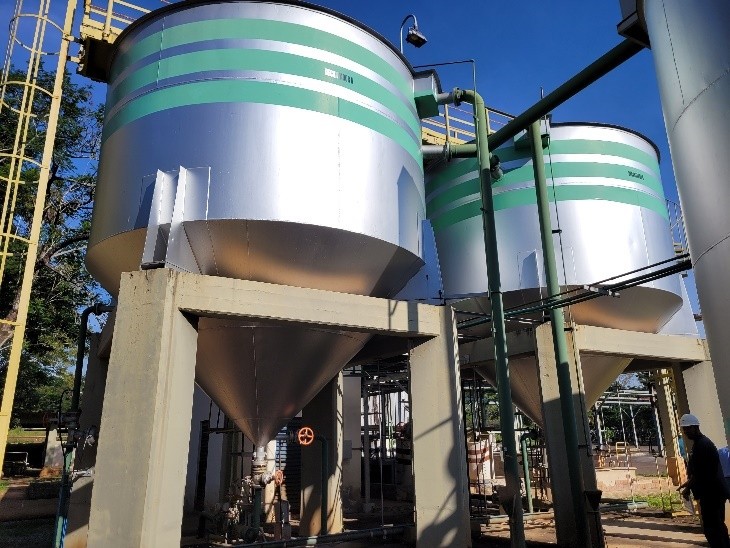

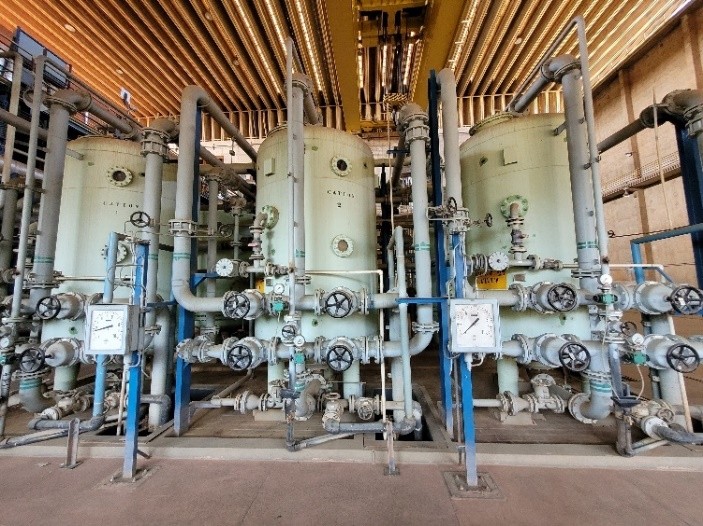

• Sistema de tratamento de água completo, incluindo tratamento de água bruta até o sistema de polimento.
• Total de 6.500 Toneladas de equipamentos eletromecânicos.
